泵在運行過程中如果產生氣蝕，會影響到流體的正常流動，泵會產生噪聲及振動劇增，甚至造成斷流現象，并使泵的流量，揚程及效率顯著下降，縮短泵的使用壽命，因此在工程實踐中應嚴格防止氣蝕發生，而工程技術人員在選用泵時，往往僅考慮泵的流量和揚程，忽略了氣蝕現象產生的諸多因素，所以有必要對此進行探討和研究，預防氣蝕的產生。下面從列舉的實例中分析水泵發生氣蝕的原因以及解決方案。

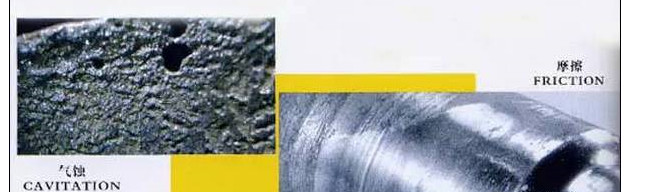

         實例一：某公司有兩臺輸送工程水離心泵，運轉一年后，發現泵體滲水，打開后泵殼后發現有類似蜂窩狀溝壑，有人說是氣蝕所致，但有人認為根本沒有符合產生氣蝕的條件，泵內不會產生氣泡，因為輸入液位要比泵位置高得多，百思不得其解，是什么能導致這種情況發生。

首先，從“輸入液位要比泵位置高得多”是不能得出“不會氣蝕”的結論的。

    分析是否發生氣蝕還要看離心泵的安裝高度、氣蝕余量、液體的溫度、密度、管路的狀況，計算出該泵的允許安裝高度。

    這種情況下泵的允許安裝高度應該是負值，即泵的位置要低于輸入液面。

    如果泵的實際安裝高度大于泵的允許安裝高度，盡管實際安裝高度是負值，但還是會引起氣蝕。也有可能是泵殼的質量不好，或者是輸送的液體的腐蝕造成的。

        實例二：某制藥廠建成投產半年左右后，發現全廠生產用水不夠用，導致全廠停車。針對此情況，檢查分析了廠內設備，發現江邊水泵房中的4臺水泵受到了不同程度的氣蝕，最嚴重的一臺是主泵，其葉輪前后蓋扳被擊穿100多個孔，最大的孔的面積達劍了5cm ，另外3臺備用泵的葉輪上被擊穿的孔不多，但是披剝蝕的很嚴重。顯然生產夠水不夠用是泵已經被氣蝕損失而造成的。為什么僅半年時間這些泵就被損壞到如此嚴重的程度呢?

    首先分析發現那一年長江水位特別低，泵的實際安裝高度超過了允許安裝高度，這是造成泵氣蝕的主要原因，在安裝泵時，沒有考慮長江的歷年最低水位；

    其次，在這么短的時間內，主泵損壞的嚴重程度表明還另有原因，繼續檢查后發現主泵的入口管內卡著一個施工用的塑料桶，造成泵的進口阻力太大，使得泵往剛開始使用時，當時水位還沒有降低到最低水位，就很容易發生氣蝕，而操作人員一直沒有發現，只是增加泵來增加流量，而此后長江水位的降低，也就造成其他備用泵發生了氣蝕現象；

    再經過機械專家對葉輪材料的分析后又發現：葉輪所用的材料也不符合要求。以上種種原因綜合作用，使泵在短時間內被嚴重損壞。

實例三：某真空塔操作，塔頂回流泵在運轉過程中發生氣蝕。回流槽在6米平臺，泵的氣蝕余量為2.5m，中間有10m左右的管線和兩個閥門。從設計計算的角度看，不應該會發生氣蝕的，但現場出現了這種問題，問題出在什么地方？

    按設計要求只要管路有效氣蝕余量大于泵的必需氣蝕余量1～1.5m，泵就不會發生氣蝕。但是，泵的必需氣蝕余量和流量有關，泵廠商提供的數據為額定流量下的必需氣蝕余量，如果流量增大，必需氣蝕余量也隨之加大，因此需要根據實際運行情況，從性能曲線中查得實際工況下泵的必需氣蝕余量是否增大。

    另外泵入口段的阻力也要根據實際工況進行計算，以求出準確的有效氣蝕余量。由此來核實是否可能產生氣蝕?？梢韵瓤匆幌卤萌肟趬毫κ欠褡銐颍槐萌肟跍囟仁欠襁^高；泵的轉速是否過高：發生氣蝕時泵的工況與泵特性曲線所允許的工況是否有偏差。如果經核算確實不會產生氣蝕，入口管路或閥門堵塞會造成入口阻力增加，而使有效氣蝕余量降低，從而可能產生氣蝕。

       上面以實例分析離心泵氣蝕的產生過程和機理進行分析研究，從實例中可以看出離心泵發生氣蝕的原因以及我們的解決方案，這些方案可以概括為三點：第一點是改進泵本身及其相連管路的結構設計，第二點是通過附屬設備提高離心泵氣蝕性能，第三點是通過改變泵的外部安裝使用條件增強泵的抗氣蝕性能。

     在實際生產運行中，也要加強對離心泵的維修，及時更換破損的部件，減輕離心泵發生氣蝕所產生的危害，從而在使用中延長泵的使用壽命，提高泵的運行效率。工作人員在工作時必須認真負責，正確安裝和使用離心泵，及時發現氣蝕現象，分析原因，采取相應的措施，從而保護生產的連續，減少材料的消耗，節省人力物力。
