化工泵及設備螺栓上的數字代表什么含義，你知道嗎
作者：化工泵 來源：化工泵 發布時間：2019-11-28
化工泵及設備在安裝中，螺栓是少不了的，泵體連接需要螺栓，安裝固定需要螺栓，那么對于螺栓知識你了解多少呢，螺栓上的數字代表什么呢？鋼結構連接用螺栓性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼并經熱處理（淬火、回火），通稱為高強度螺栓，其余通稱為普通螺栓。螺栓性能等級標號有兩部分?jǐn)?shù)字組成，分別表示螺栓材料的公稱抗拉強度值和屈強比值。例如：
性能等級4.6級的螺栓，其含義是：
螺栓材質公稱抗拉強度達400MPa級；
螺栓材質的屈強比值為0.6；
螺栓材質的公稱屈服強度達400×0.6=240MPa級。
性能等級10.9級高強度螺栓，其材料經過熱處理后，能達到：
螺栓材質公稱抗拉強度達1000MPa級；
螺栓材質的屈強比值為0.9；
螺栓材質的公稱屈服強度達1000×0.9=900MPa級。
螺栓性能等級的含義是國際通用的標準，相同性能等級的螺栓，不管其材料和產地的區別，其性能是相同的，設計上只選用性能等級即可。
強度等級所謂8.8級和10.9級是指螺栓的抗剪切應力等級為8.8GPa和10.9GPa
8.8 公稱抗拉強度800N/MM2 公稱屈服強度640N/MM2
一般的螺栓是用"X.Y"表示強度的，X*100=此螺栓的抗拉強度，X*100*（Y/10）=此螺栓的屈服強度（因?yàn)榘礃?biāo)識規定：屈服強度/抗拉強度=Y/10）
如4.8級，則此螺栓的抗拉強度為：400MPa；屈服強度為：400*8/10=320MPa。
另：不銹鋼螺栓通常標為A4-70，A2-70的樣子，意義另有解釋。
一、螺紋
螺紋是一種在固體外表面或內表面的截面上，有均勻螺旋線凸起的形狀。根據其結構特點和用途可分為三大類：

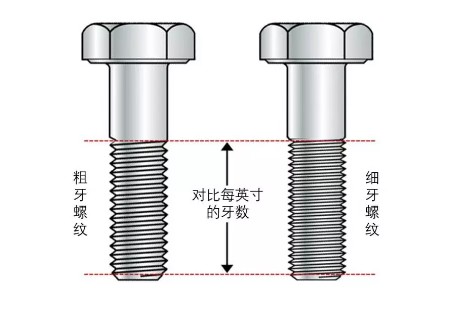

普通螺紋：牙形為三角形，用于連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種，細牙螺紋的連接強度較高。
傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。
密封螺紋：用于密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。
二、度量
當今世界上長度計量單位主要有兩種，一種為公制，計量單位為米、厘米、毫米等，在歐州、我國及日本等東南亞地區使用較多，另一種為英制，計量單位主要為英寸，相當于我國舊制的市寸。
公制計量：（10進制）1m =100 cm=1000 mm
英制計量：（8進制） 1英寸=8英分 1英寸=25.4 mm 3/8×25.4 =9.52
1/4 以下的產品用番號來表示其稱呼徑，如：4#， 5#， 6#， 7#， 8#，10#，12#

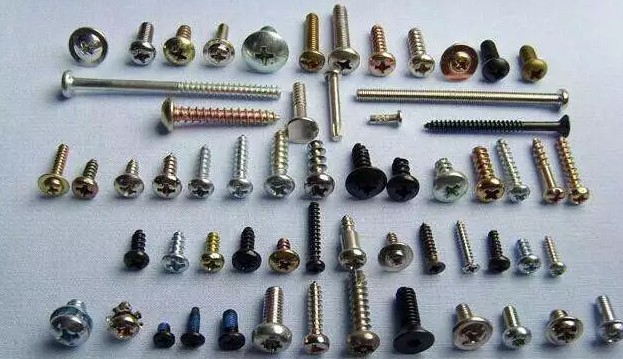

三、根據形狀分類：
螺紋配合等級
螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。
1、螺紋標記：自攻、自鉆螺紋的主要幾何參數
a.大徑/牙外徑（d1）：為螺紋牙頂重合的假想圓柱直徑。螺紋大徑基本代表螺紋尺寸的公稱直徑。
b.小徑/牙底徑（d2）：為螺紋牙底重合的假想圓柱直徑。
c.牙距：為相鄰牙在中經線上對應兩點的軸向距離。在英制中以每一英寸（25.4mm）內的牙數來表明牙距。
2、對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3A級，內螺紋有三種等級：1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。等級數目越大公差越小。
1A和1B級，非常松的公差等級，其適用于內外螺紋的允差配合。
2A和2B級，是英制系列機械緊固件規定最通用的螺紋公差等級。
3A和3B級，旋合形成最緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。
對外螺紋來說，1A和2A級有一個配合公差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。
3、公制螺紋，外螺紋有三種螺紋等級：4h、6h和6g，內螺紋有三種螺紋等級：5H、6 H、7H。（日標螺紋精度等級分為I、II、III三級，通常狀況下為II級）在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。
H是內螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的鍍層，一般很少用。
g常用來鍍6-9um的薄鍍層，如產品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。
螺紋配合最好組合成H/g、H/h或G/h，對于螺栓、螺母等精制緊固件螺紋，標準推薦采用6H/6g的配合。
